1. NO 노말 오픈 타입 : 통상 OFF, 검출시 ON 동작(A접점)

2. NC 노말 클로즈 타입 : 통상 ON, 검출시 OFF 동작(B접점)





1. 🔌 근접 센서와 PLC의 배선 방법
근접 센서의 배선 방법으로 3선식 노멀 오픈과 2선식 노멀 클로즈를  사용한다.









1.  3선식 (노멀 오픈) 근접센서 배선

 - 구성 : PLC 시스템은 전원 유닛, CPU 유닛, 입력 유닛, 출력 유닛, 베이스 유닛으로 구성된다.





2.  PLC와 근접 센서의 배선 방법

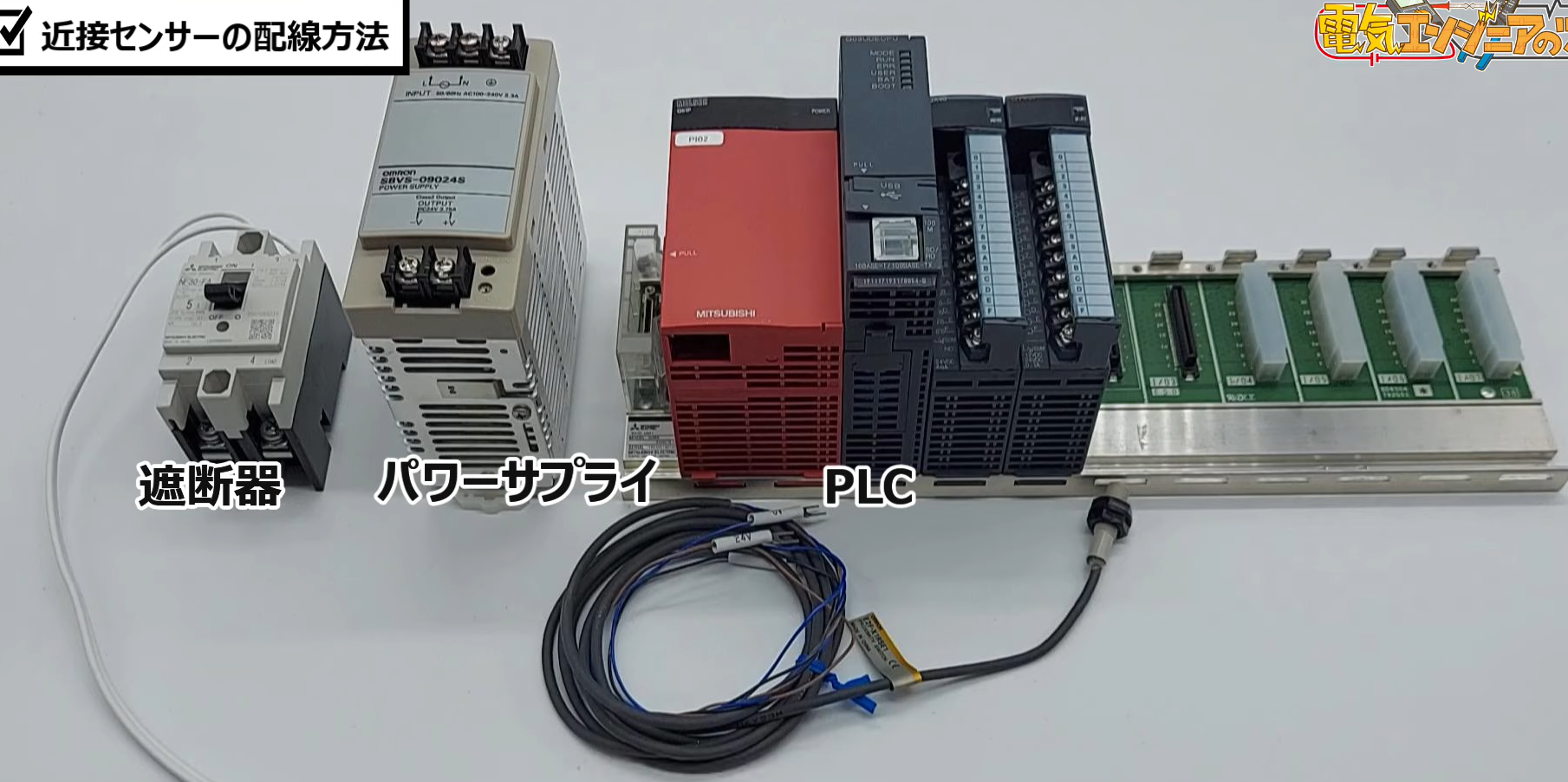

차단기에서 파워 서플라이와 PLC의 전원 유닛으로 연결

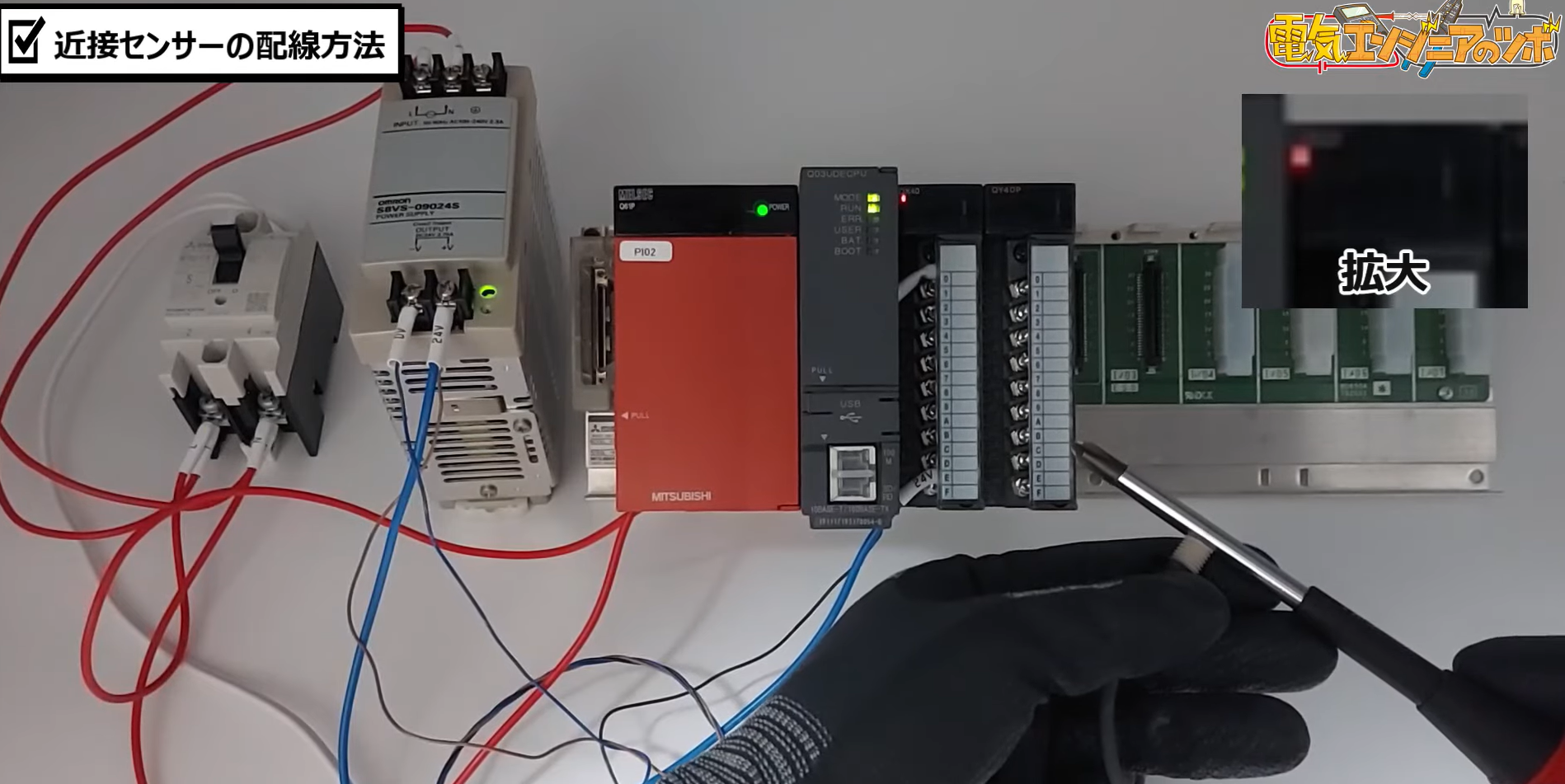

근접 센서에 금속을 접속시키면, PLC에 점등됨.

3.  근접 센서의 동작 확인 및 PLC 연동 과정
 - 전원을 켠 후 금속을 탐지하기 위해 드라이버를 근접시켜 테스트한다.
 - 노말 오픈(Normal Open) 센서는 보통 비활성 상태이며, 객체를 탐지하면 활성화된다.

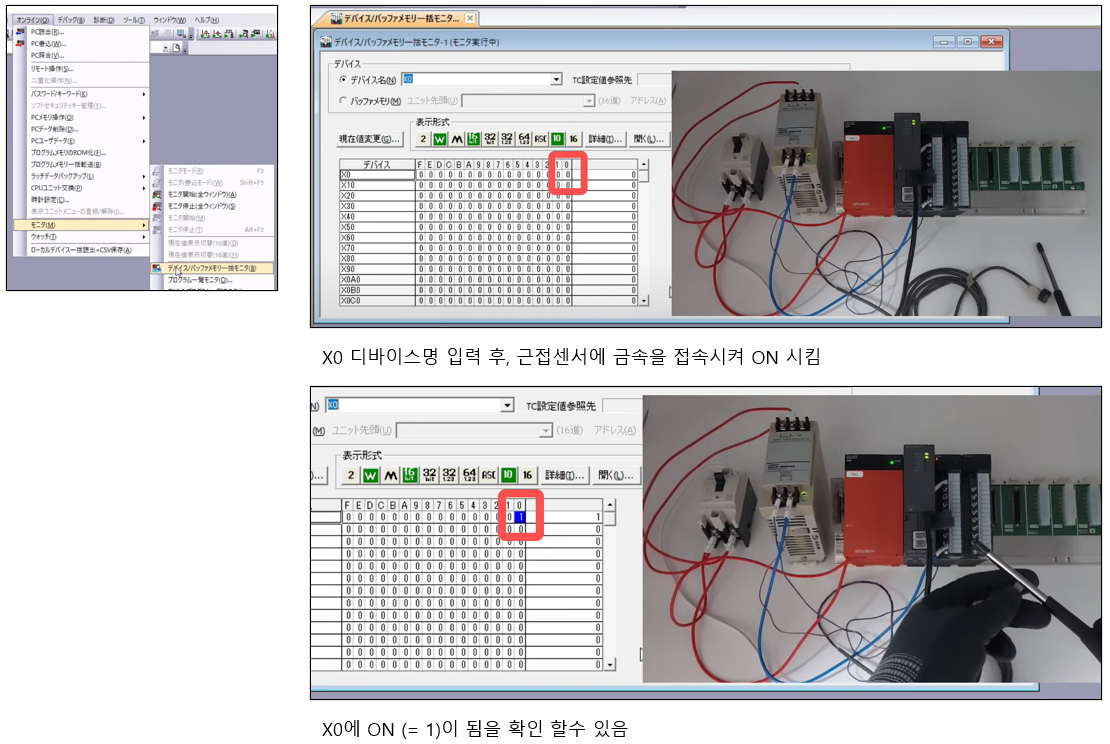

GX WORKS2에서 확인 가능.







---

 2선식 노멀 클로즈 센서의 배선 방법











4. 2선식 노멀 클로즈 센서의 배선 방법

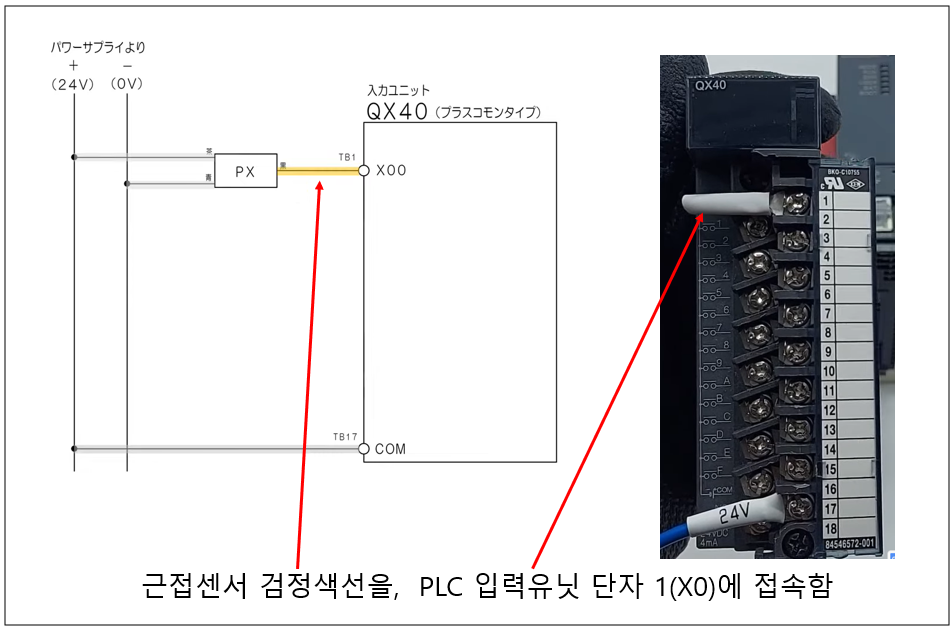

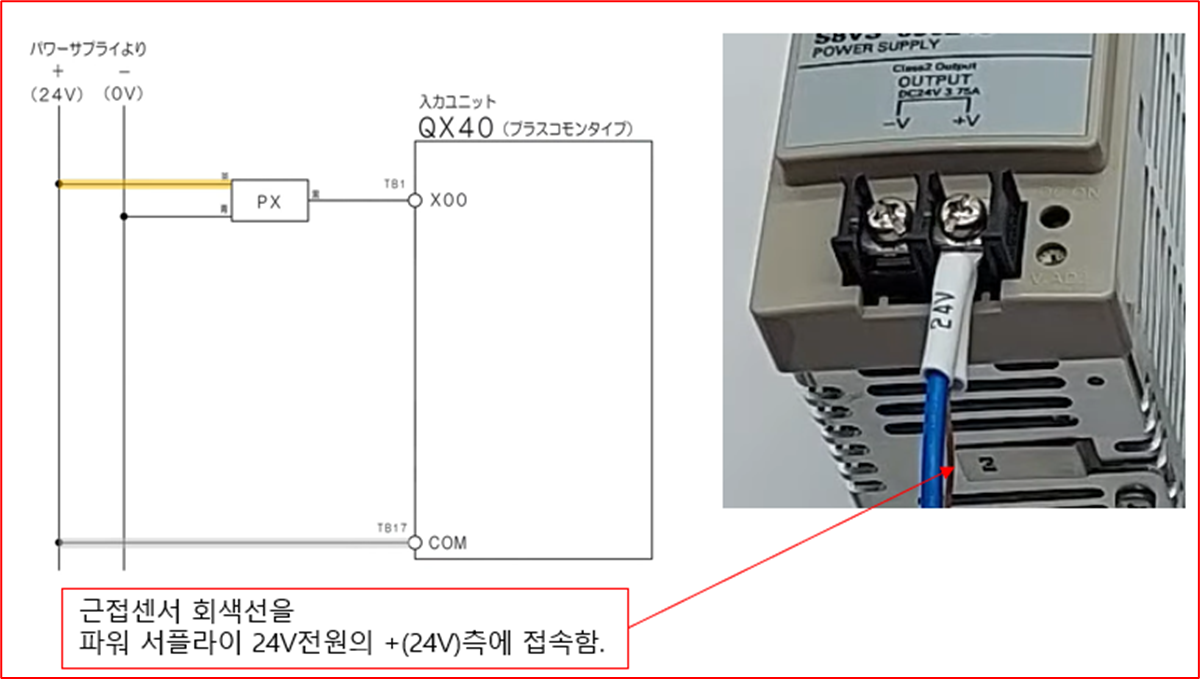

2선식 근접 센서는 갈색과 파란색의 배선이 있으며, 갈색은 24V 전원의 플러스, 파란색은 마이너스, 검은색은 PLC의 입력 단자에 연결한다.

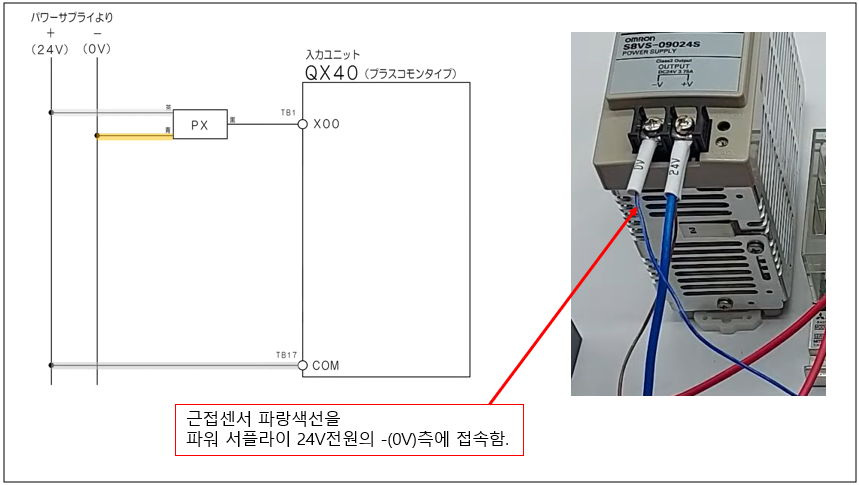

입력 단자는 갈색 배선을 PLC의 입력 단자에, 파란색을 전원 공급 장치의 24V 전원의 -0V 쪽에 연결한다.
마지막으로 입력 유닛의 공통 단자와 24V 전원의 플러스를 연결하여 배선을 마무리한다.

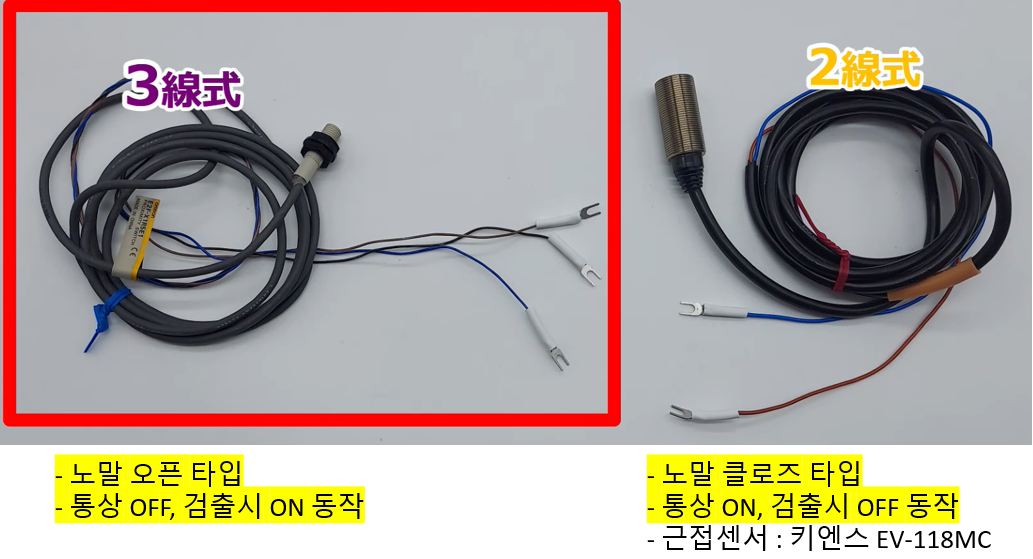

노멀 클로즈 타입의 키에이스 근접 센서인 EV-118MC는 비정상적으로 작동하여, 일반 시에는 온 상태이고 검출 시에 오프가 된다.

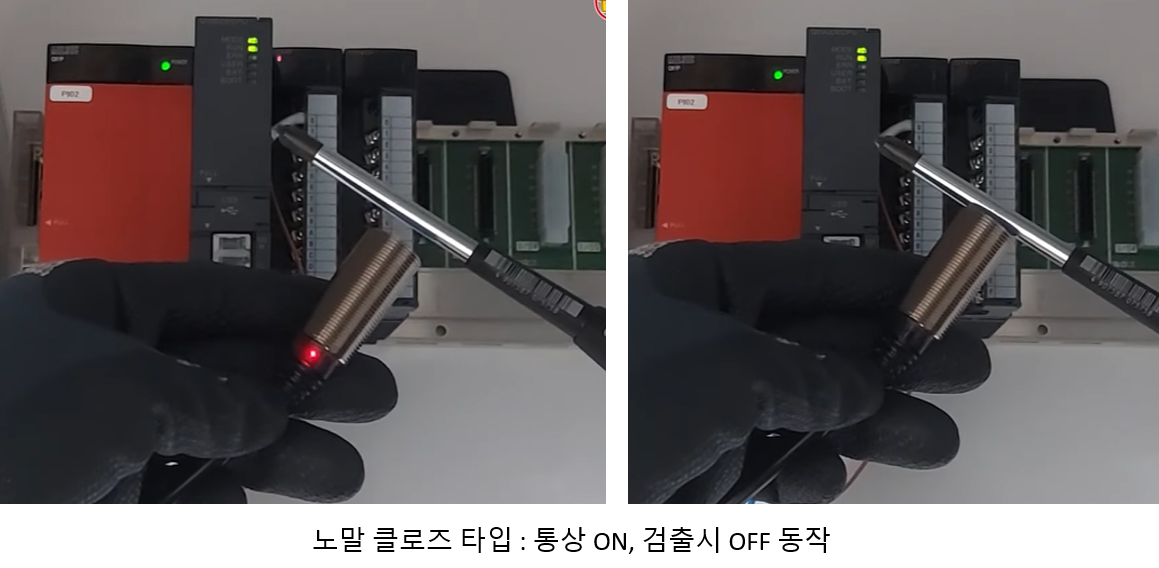

배선이 완료된 후, 금속 드라이버를 근접시키면 온 상태에서 오프 상태로 변하는 것을 확인할 수 있다.









5.  근접 센서의 2선식 및 3선식 배선 방법
- 2선식 배선은 1본의 전선이 적어 유지 보수가 용이하지만,

  소비 전력과 누설 전류 문제로 인해 부하가 꺼질 때 확인이 필요하다.
- 만약 오작동이나 챠터링 현상이 발생할 경우, 부하와 병렬로 저항을 연결해야 할 필요가 있다.
- 2선식의 경우, 센서 출력 시 전압이 3선식보다 잔류하므로 전압이 약간 저하되는 현상이 있다.
- 릴레이와 같은 부하를 사용할 때는 올바르게 작동하는지에 대한 주의가 필요하다.
