압착 단자 종류

https://www.youtube.com/watch?v=yDiONNW8E4o





이번 영상은 제어판 내에서 사용되는 압착 단자의 종류와 특징에 대해 소개합니다.

압착 단자는 크게 기계와의 연결용과 전선 간의 연결용으로 나뉘며,

Y형, 원형, 막대형, 블레이드형 등 다양한 형태가 있습니다.



이 영상은 압착 단자의 중요성과 사용 시 주의사항을 강조하며, 특히 일본에서 여전히 널리 사용되고

있는 압착 단자의 현황을 설명합니다.



1. 소개 및 목적

이번 영상에서는 제어판에서 사용되는 압착 단자의 종류와 특징을 소개함.

압착 단자는 크게 두 가지로 나뉘며, 이번에는 기계의 단자에 연결하는 압착 단자에 대해 설명함.



2. 압착 단자의 정의

압착 단자는 전선과 단자대를 연결하기 위한 필수 부품임.

전선의 피복을 벗긴 후, 압착 도구를 사용하여 기계적으로 압력을 가해 고정함.

과거에는 납땜을 사용했으나, 현재는 압착 단자가 일반적으로 사용됨.



3. 주요 제조사

주요 압착 단자 제조사로는 일본 압착 단자 산업, 일본 압착 단자 제조, 대도 단자 제조, 후지 단자 산업 등이 있음.



4. 압착 단자의 종류

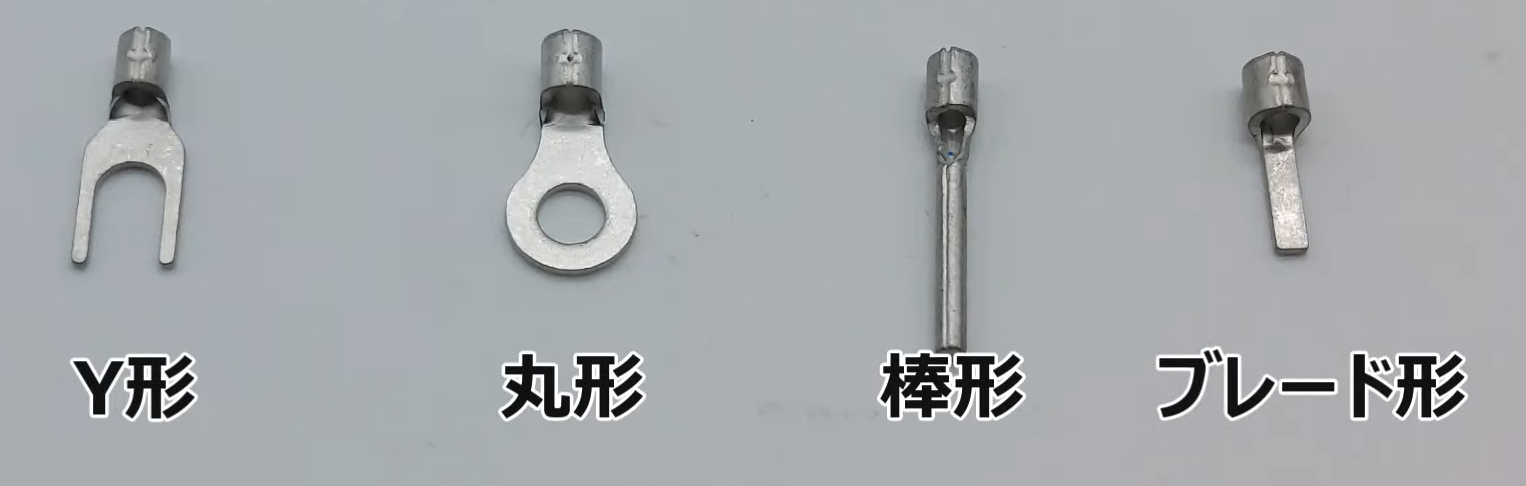

제어판에서 사용되는 압착 단자는 Y형, 원형, 막대형, 블레이드형의 4가지가 있음.

각 단자의 종류와 특징을 순서대로 설명함.

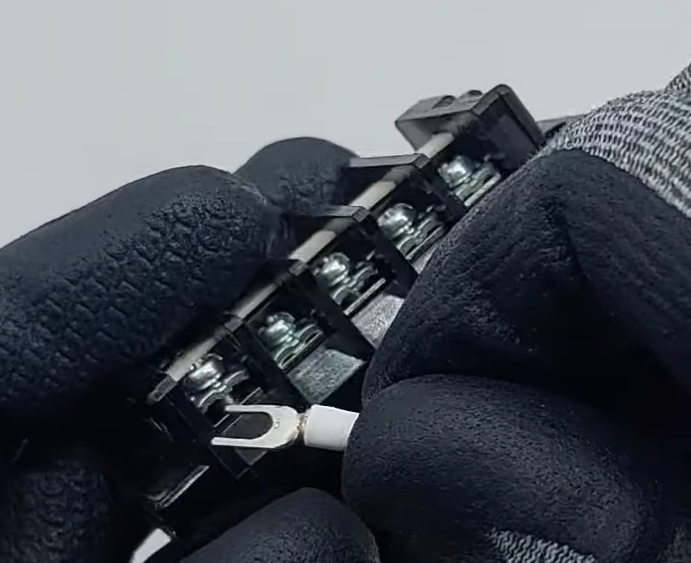

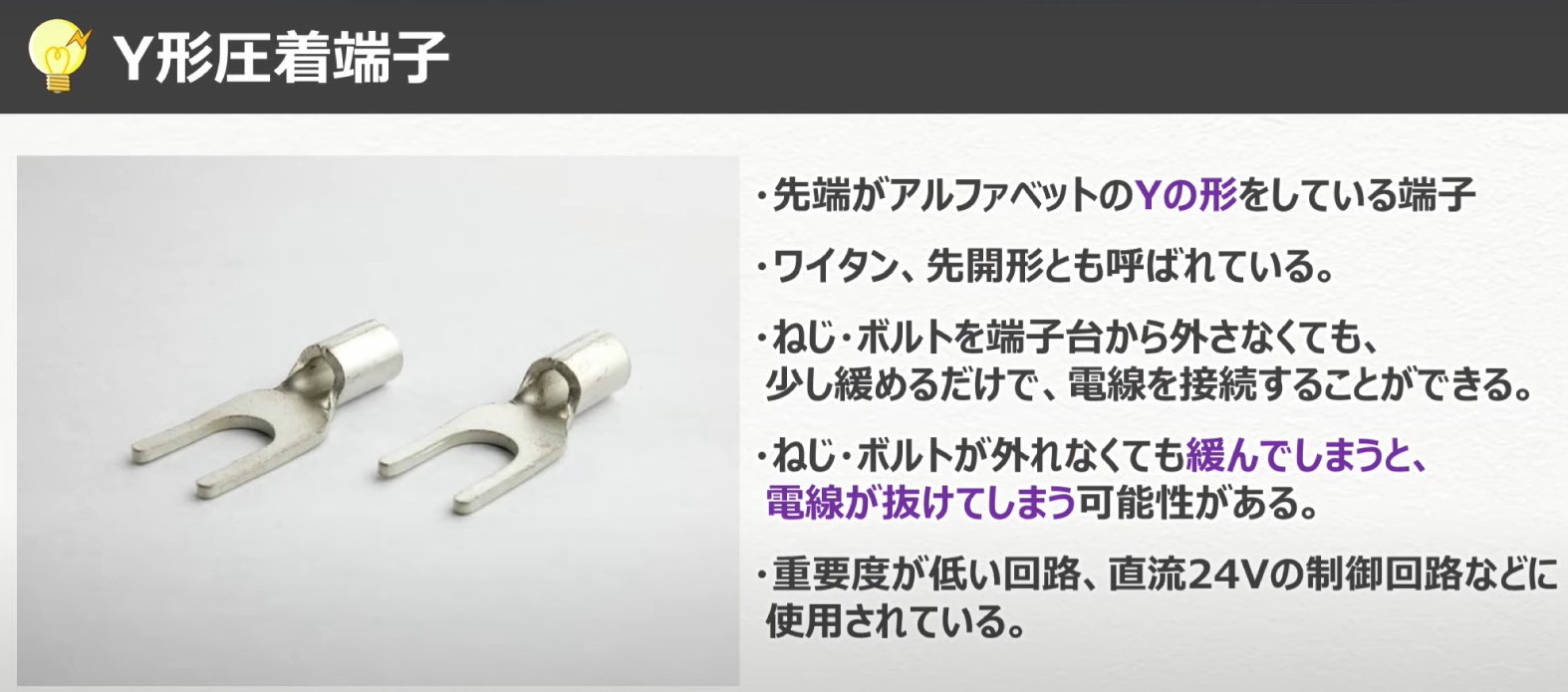

5. Y형 압착 단자



Y형 압착 단자는 Y자 형태로, 와이어 단자라고도 불림.

Y형 단자는 네지 볼트를 통해 연결되며, 전선 연결이 용이함.

단점 : 네지 볼트가 느슨해지면 전선이 빠질 수 있음에 주의해야 함. 주로 중요도가 낮은 회로에 사용됨.

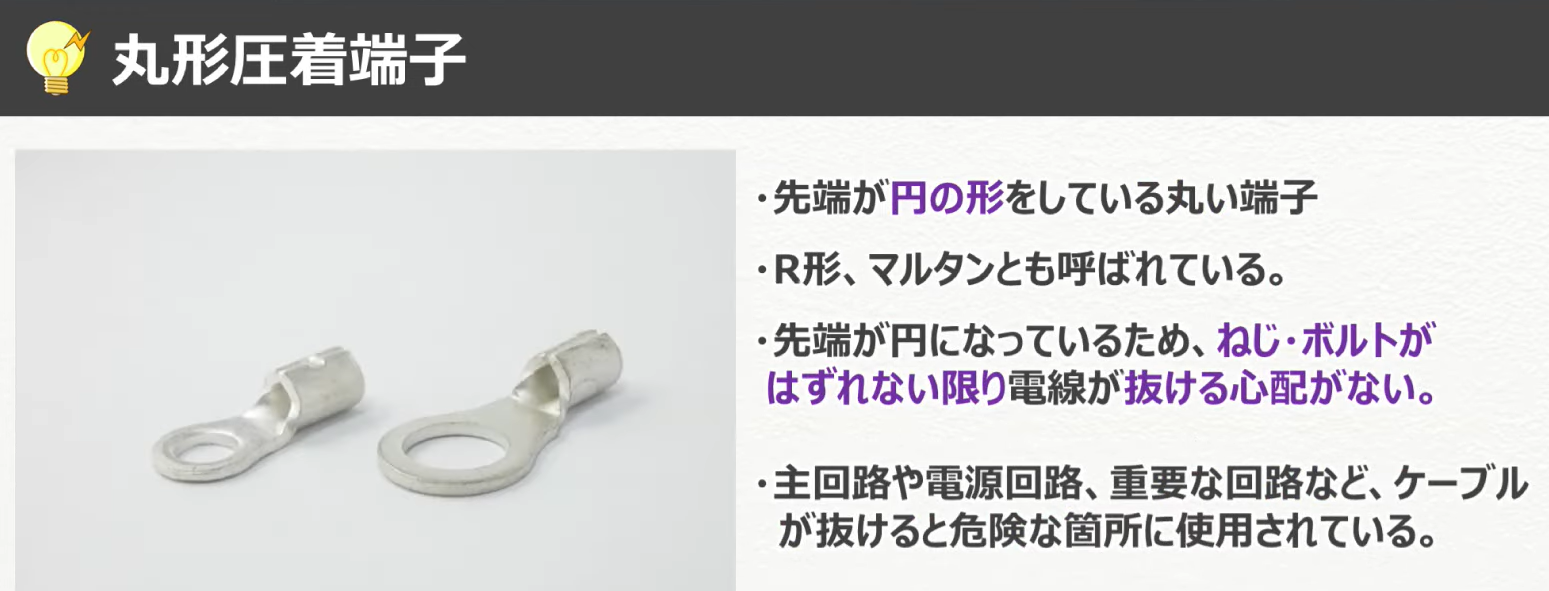

6. 원형 압착 단자





- 원형 압착 단자는 원형 끝단을 가지며, R형, 마루탄이라고도 불림.

- 전선이 빠질 위험이 적어 감시 회로 및 전원 회로에 사용됨.

- 단점으로는 매번 네지를 풀어야 하므로 배선 효율이 떨어짐.

- JIS 기준을 준수해야 할 경우, 원형 단자를 사용해야 함.

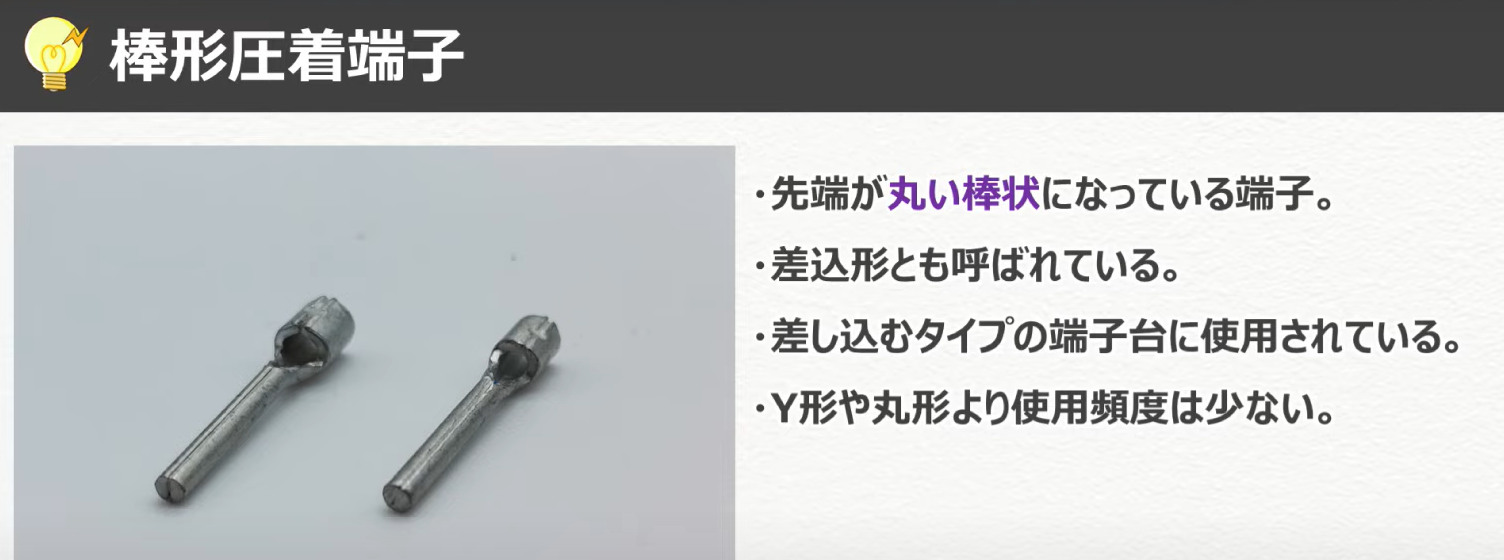

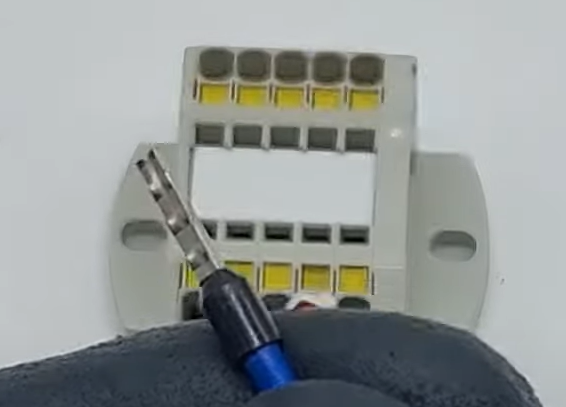

7. 막대형 압착 단자



페루루 단자 (이런 타입이 늘고 있음)

막대형 압착 단자는 막대 모양으로, 삽입형이라고도 불림.

사용 빈도가 낮고, 주로 제어판 내에서 제한된 용도로 사용됨.

최근에는 페룰 단자와 같은 다른 단자 사용이 증가하고 있음.

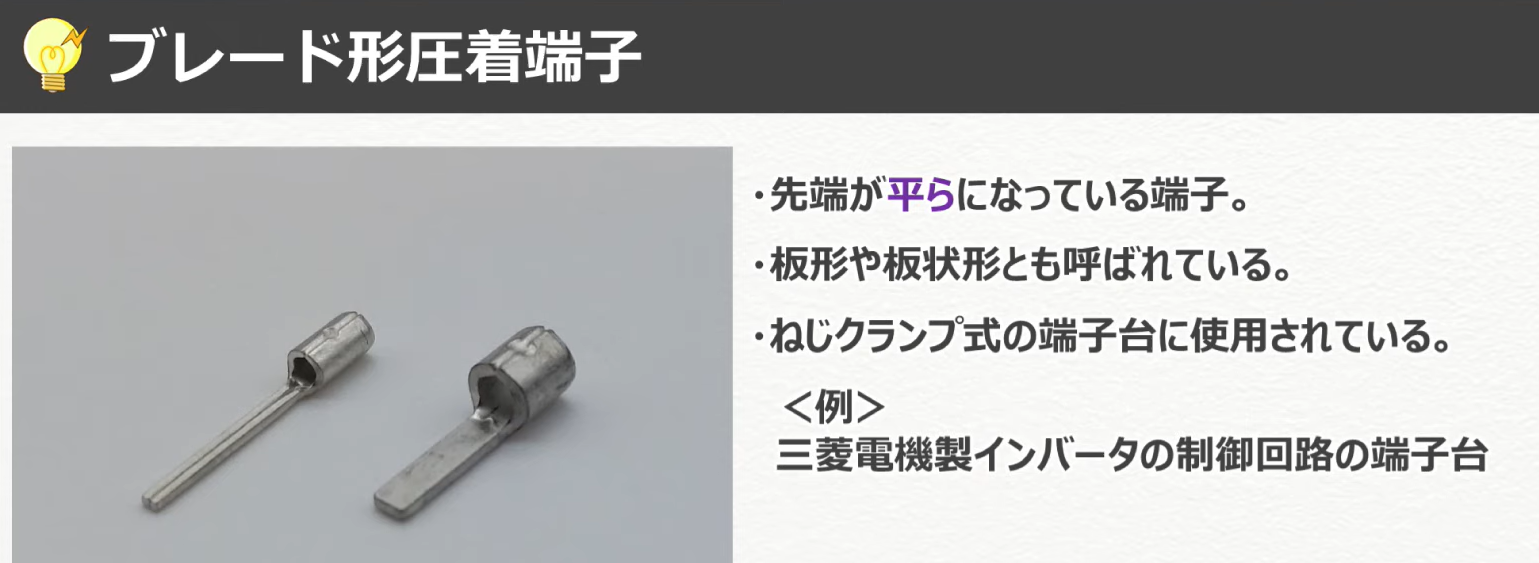

8. 블레이드형 압착 단자



인버터 등에 블레이드 단자를



블레이드형 압착 단자는 판 형태로, 판형 또는 판상형이라고도 불림.

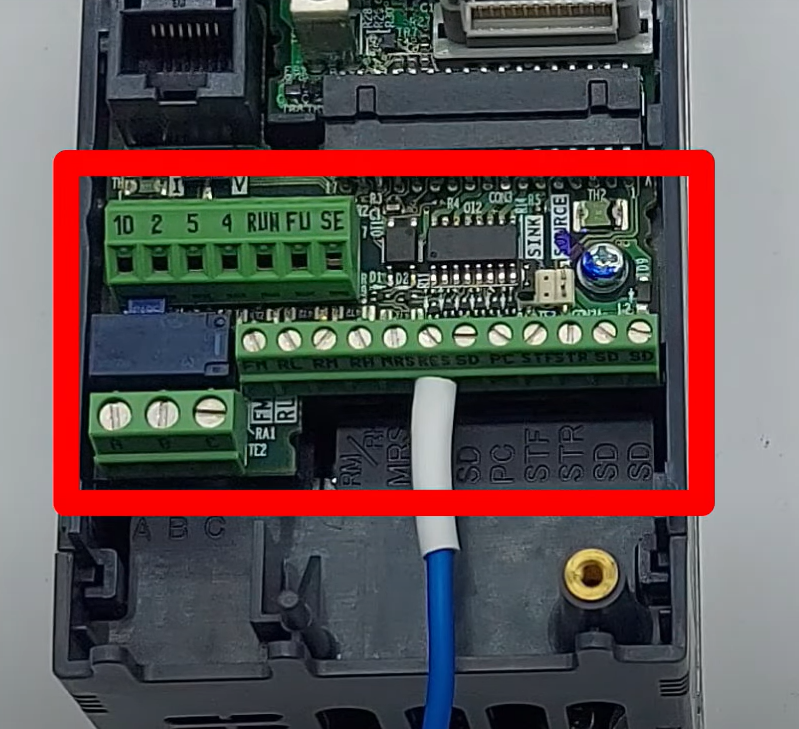

사용 예로는 미쓰비시 전기의 인버터 제어 회로의 단자대가 있음.

최근에는 페룰 단자가 사용되는 경우도 많음.







9. 압착 단자의 크기







압착 단자의 크기는 제조사에 따라 다르지만 기본적으로 유사함.

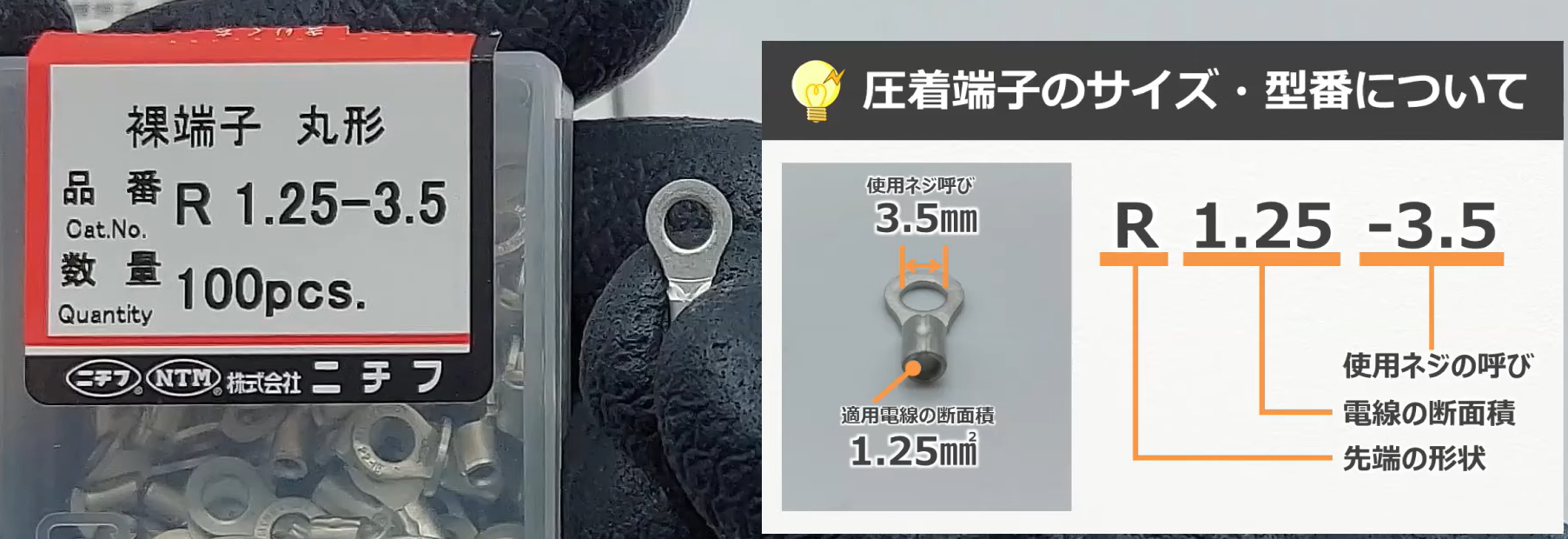

예를 들어, 일본의 원형 압착 단자는 R1.25mm와 3.5mm가 있음.

알파벳은 단자의 형태를 나타내며, 숫자는 전선 적합 범위를 나타냄.

R : 원형

Y : Y형

TC : 봉

BT : 블레이드형



1.25mm : 전선보호 범위, 전선의 단면 사이즈, より線の場合 : 0.25~1.65mm

3.5mm : 구멍 직경(단자 설치 구멍)

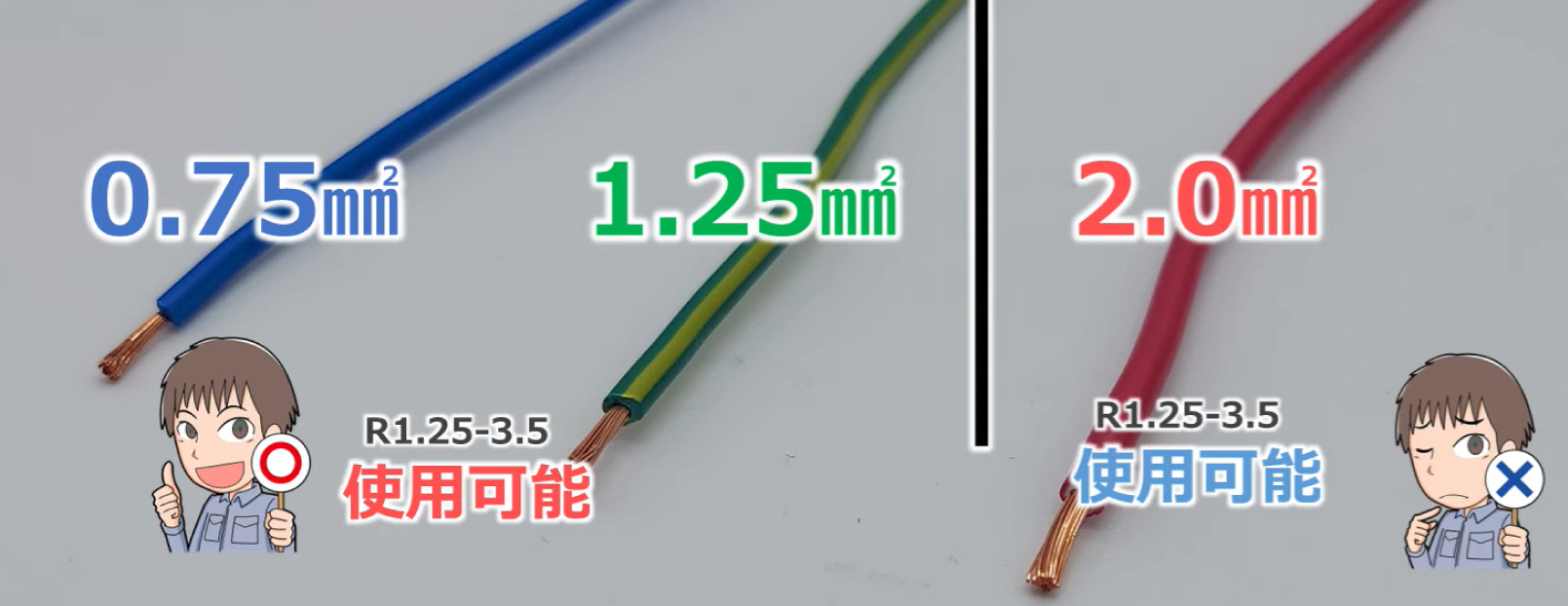

전선 사이즈 (R1.25mm와 3.5mm) 사용범







10. 결론 및 참고 자료

이번 영상에서는 제어판에서 사용되는 압착 단자의 종류를 소개함.

압착 단자는 Y형, 원형, 막대형, 블레이드형 등이 있으며, 형태와 크기에 따라 사용 가능 전선 크기가 다름.

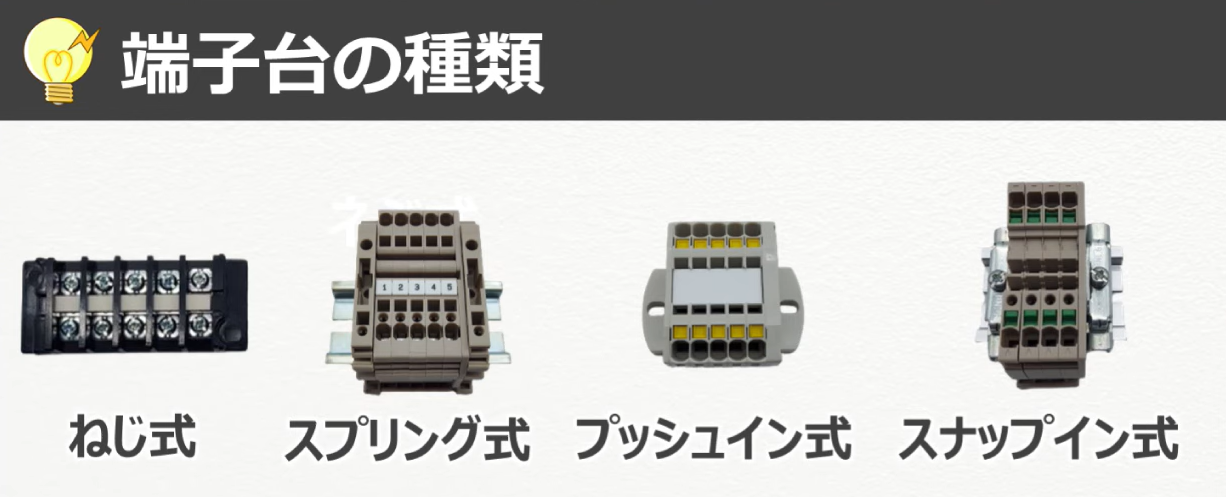

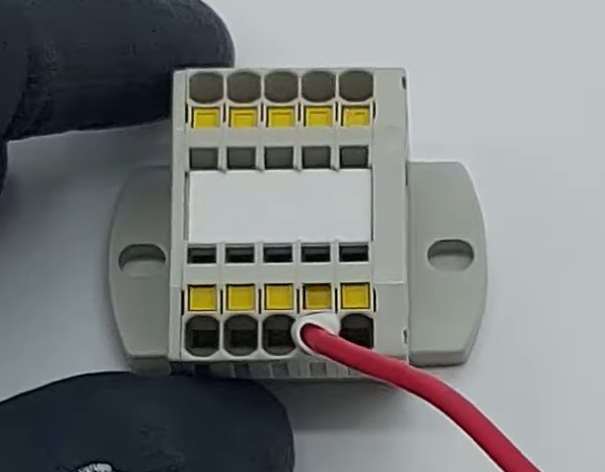

페룰 단자와 같은 다른 유형도 소개되었으며, 해외에서는 스프링식이나 푸시식 단자가 주류임.

일본에서는 여전히 압착 단자가 주로 사용됨.

더 알고 싶다면 2023년 일본 전기 산업 협회와 일본 전기 제어 기기 산업 협회가 발행한 자료를 참고하길 권장함.
