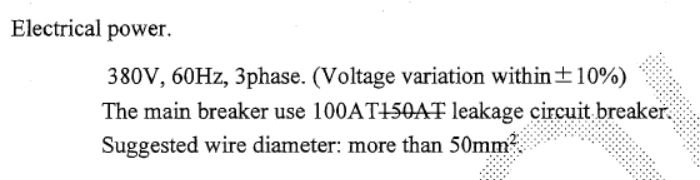

[전기사양] 1차 메인 전기 사양 해설

---

✅ 전원 사양 요약

• 전압 (Voltage): 380V
• 주파수 (Frequency): 60Hz
• 전원 방식: 3상 (Three-phase)
• 전압 변동 허용 범위: ±10%
  • 즉, 실제 공급 전압이 342V ~ 418V 사이면 정상 범위로 작동 가능

---

✅ 메인 차단기 (Main Breaker)

• 사용 차단기: 누전 차단기 (leakage circuit breaker)
• 정격 용량: 100AT
  • 원래 150AT가 적혀 있었던 것을 100AT로 수정한 흔적이 있음
  • "AT"는 차단기의 정격 전류로, 100암페어까지 견디는 차단기라는 의미

---

✅ 권장 전선 굵기

• 50㎟ 이상 권장
  • 이는 전선의 단면적을 의미하며, 고전류를 안전하게 전달하기 위해 굵은 전선을 사용해야 함
  • 일반적으로 50㎟ 전선은 약 150A 내외까지도 견딜 수 있음

---

🔧 결론적으로 이 장비는:

• 380V 3상 전원을 필요로 하며,
• 100A 누전 차단기를 메인에 설치해야 하고,

전선은 50㎟ 이상을 사용해야 안정적인 전원 공급이 가능합니다.





---



"전선 50㎟ 이상"이라는 말은 전선의 도체(구리 또는 알루미늄)의 단면적이 50 제곱밀리미터(mm²) 이상이어야 한다는 뜻입니다. 이 수치는 전선이 견딜 수 있는 전류 용량(전류허용값) 과 밀접한 관련이 있습니다.

---

✅ 50㎟ 전선의 기본 정보

항목 내용

전선 종류 예시	CV 50㎟, VCT 50㎟, NYY 50㎟ 등
재질	일반적으로 구리(Cu)
정격 전압	보통 600V 또는 0.6/1kV
허용 전류	약 150A ~ 170A 정도 (설치 방식에 따라 다름)
외경 (절연 포함)	약 17~25mm 이상 (전선 종류에 따라 차이 있음)
용도	산업용 기계, 대형 모터, 분전반 주전원 등 고전류 장비

---

✅ 예시: CV 케이블 3C x 50㎟ (3가닥)

• CV: Cross-linked Polyethylene Insulated Cable (가교 폴리에틸렌 절연 케이블)
• 3C: 3개의 도체 (3상 전원용)
• 50㎟: 각 도체의 단면적이 50㎟
• 적용: 3상 380V 설비에 많이 사용됨

---

✅ 왜 50㎟ 이상이 필요한가요?

• 이 장비는 100A급 누전차단기가 사용될 정도로 고전류를 소비하므로,
• 가느다란 전선은 발열, 과열, 누전 위험이 있으므로 적절한 굵기가 요구됩니다.
• 50㎟는 안전 여유를 감안한 설계 기준입니다.

---

✅ 실무 참고사항

• 전선 선정 시 고려 요소:
  • 허용 전류 (부하 용량)
  • 배선 거리 (길면 전압 강하 고려)
  • 배선 방식 (관로, 덕트, 공기 중 등)
• 실제로는 60㎟, 70㎟ 전선도 부하 조건에 따라 고려될 수 있습니다.

---

좋습니다! 아래는 대표적인 3상 전원용 전선(CV, VCT)의 50㎟ 이상 사양 비교표입니다. 실무에서 가장 많이 사용되는 두 가지 타입인 CV와 VCT 전선을 중심으로 설명드릴게요.

---

✅ CV 케이블 (Cross-linked Polyethylene, 가교 폴리에틸렌 절연전선)

항목 CV 3C x 50㎟ CV 3C x 60㎟ CV 3C x 70㎟

전선 구조	3심 (3상)	3심	3심
전선 단면적	50㎟	60㎟	70㎟
허용 전류 (공기 중)	약 170A	약 190A	약 210A
외경 (대략)	약 36~40mm	약 40~44mm	약 44~48mm
무게 (100m 기준)	약 210kg	약 250kg	약 290kg
용도	고정 배선용, 옥외 가능, 내열/내습성 우수
대략 가격 (2024년 기준)	1m당 약 17,000원 ~ 20,000원	1m당 21,000원 이상	1m당 24,000원 이상

---

✅ VCT 케이블 (Vinyl Cabtyre Cable, 가요성 비닐전선)

항목 VCT 3C x 50㎟ VCT 3C x 60㎟ VCT 3C x 70㎟

전선 구조	3심 (연선)	3심	3심
전선 단면적	50㎟	60㎟	70㎟
허용 전류 (공기 중)	약 150~160A	약 175A	약 200A
외경 (대략)	약 35~38mm	약 39~43mm	약 44~47mm
무게 (100m 기준)	약 200kg	약 240kg	약 280kg
용도	이동식 장비, 실내 배선, 유연성 요구되는 환경
대략 가격 (2024년 기준)	1m당 약 15,000원 ~ 18,000원	1m당 19,000원 이상	1m당 22,000원 이상

---

✅ CV vs VCT 비교 요약

항목 CV 케이블 VCT 케이블

특징	고정 배선에 적합 (고정 설비용)	유연성 높음 (이동식 기계 등)
내열성	우수 (90℃ 이상)	보통 (70~80℃)
가격	약간 더 비쌈	상대적으로 저렴
설치 위치	옥외 가능, 지중 가능	주로 실내 및 보호된 공간
전기적 특성	절연 우수, 장거리 적합	짧은 거리, 배선 유연성 필요 시 적합

---

🔍 실무 팁

• 고정식 장비 → CV 케이블 추천
• 이동식 또는 진동 많은 설비 → VCT 케이블 추천
• 긴 거리일수록 전압 강하 고려하여 한 단계 굵은 전선을 선택하는 것이 안전

---
