디지털 테스트기 사용 방법

https://www.youtube.com/watch?v=niE1CLPL8qg

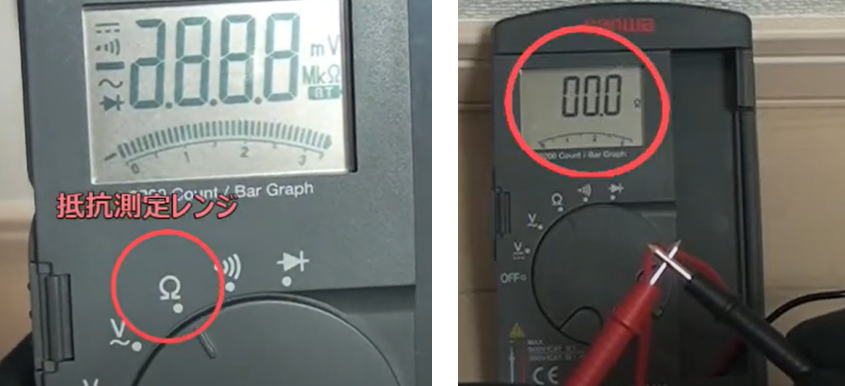

리드봉 단선 확인 방법

저항으로 하고, 리드봉을 접속하면 0근처로 되어 있으면, 리드봉이 단선되어 있지 않음을 확인 가능합니다.

큰 저항치는 단선을 의미, 수리 필요합니다.



---





교류 전압 측정 방 (콘센트의 전압을 측정)

1. 교류측정레인지로 이동

교류는 +, - 극성에 관계 없으므로, 리드봉 색에 상관하지 않아도 됩니다.



2. 콘센트  전압 약 102.5V임을 확인. (일본의 경우)



---

직류전압 측정 방법

1. 직류 전압측정으로 돌

붉은색 리드봉을 전지의 +측,  검은색 리드봉을 -측에 접속합니다.



2. 건전지 전압은 약 1.6V임





---

저항(전) 측정 방법



케이블 단선을 확인 하는 방법.

- 실제 저항측정 및 전도 확인을 확인시 전압이 걸려있지 않은 상태에서 측정 해 주세요.

- 전압이 걸려 있는 상태에서 저항치를 즉정하면 스파크가 튀어, 테스트기 내부 휴즈가 고장남.



1. 저항

2. 전선을 리드봉으로 접속하고, 표시가 0옴 근처에 있다면 정상.
