터미널 릴레이와 릴레이의 차이점 (터미널 릴레이 구조)



https://www.youtube.com/watch?v=MGLkNrxM9EM

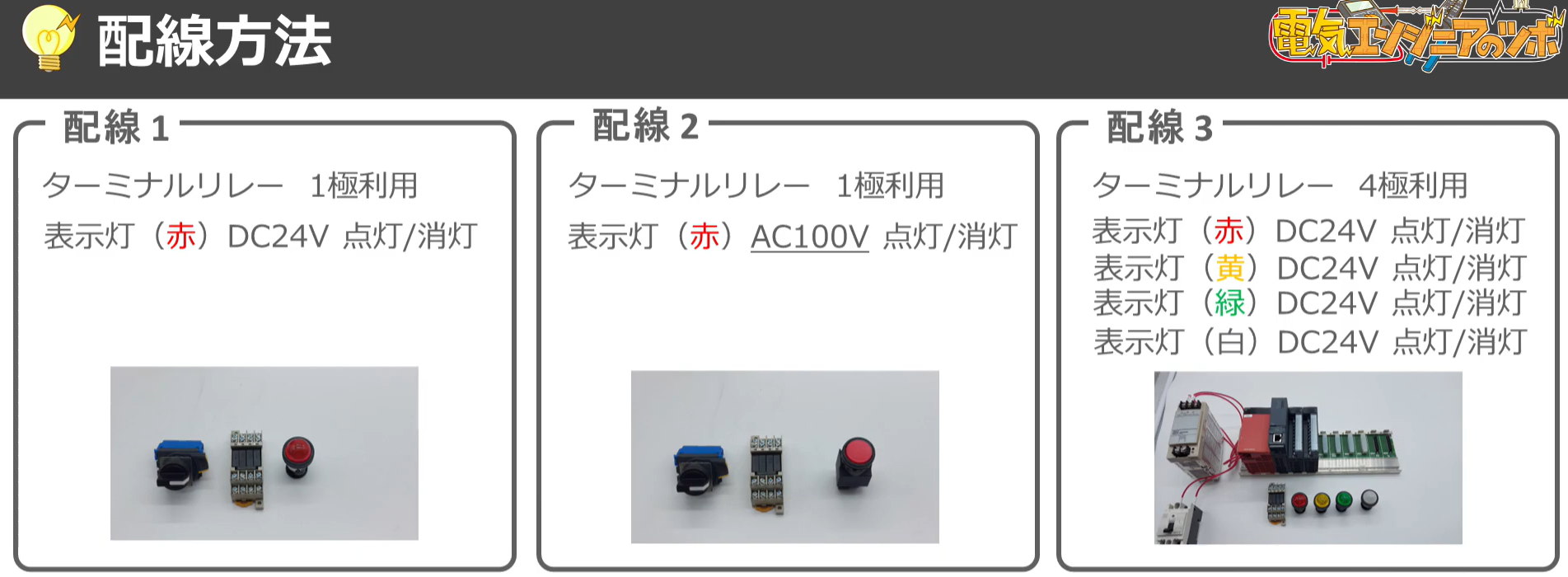

使用した機器
ターミナルリレー：オムロン G6D-F4B DC24V（配線で使用）
ターミナルリレー：ミスミ MWTR-1A-4 DC24V
ターミナルリレー：オムロン G6B-47BND DC24V
セレクタスイッチ：オムロン
表示灯（赤）：富士電機　DR22D0L-E4R DC24V（配線で使用）
表示灯（黄）：富士電機　DR22D0L-E4Y DC24V（配線で使用）
表示灯（緑）：富士電機　DR22D0L-E4G DC24V（配線で使用）
表示灯（白）：富士電機　DR22D0L-E4W DC24V（配線で使用）
表示灯（赤）：IDEC  HW1P-1H2R （AC100V　配線で使用）
パワーサプライ：オムロン  S8VS-09024S
遮断器：三菱電機 NF30-FA 5A
PLC：三菱電機Qシリーズ　出力ユニット　QY40P他













터미널 릴레이 : 4개의 릴레이가 독립되어 있음, 각각 제어 가능.









일반 렐리이 4개 쓰는것 보다, 터미널 릴레이 1개를 사용하는게 공간활용에 좋음.













- 터미널 릴레이에는 C접점 타입이 판매되고 있음.

  접점의 종류는 A접점이 대부분임.

- 용도 : 다른 설비와 운전, 정지등 신호를 주고받기,

  1극으로 충분할 경우. PLC와 전자변등의 부하를 연결하는 중계용 릴레이등으로 사용됨











---

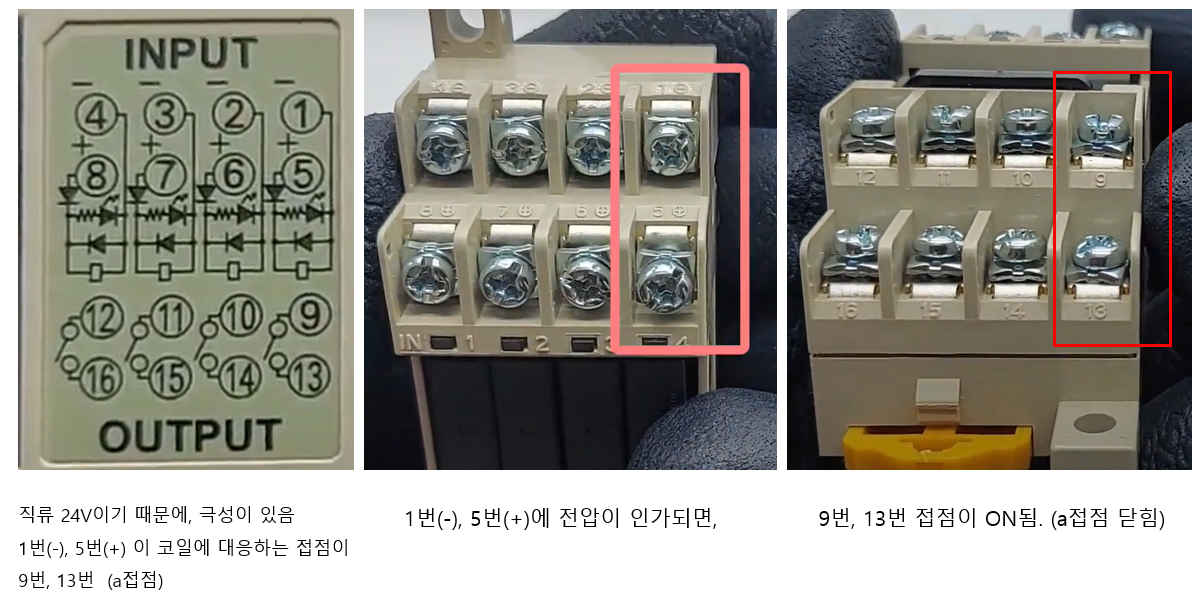

코일에 전압이 인가되면, 릴레이의 접점이 동작 함.

그때, 상기 표시등이 점등 된다.





---







---







---

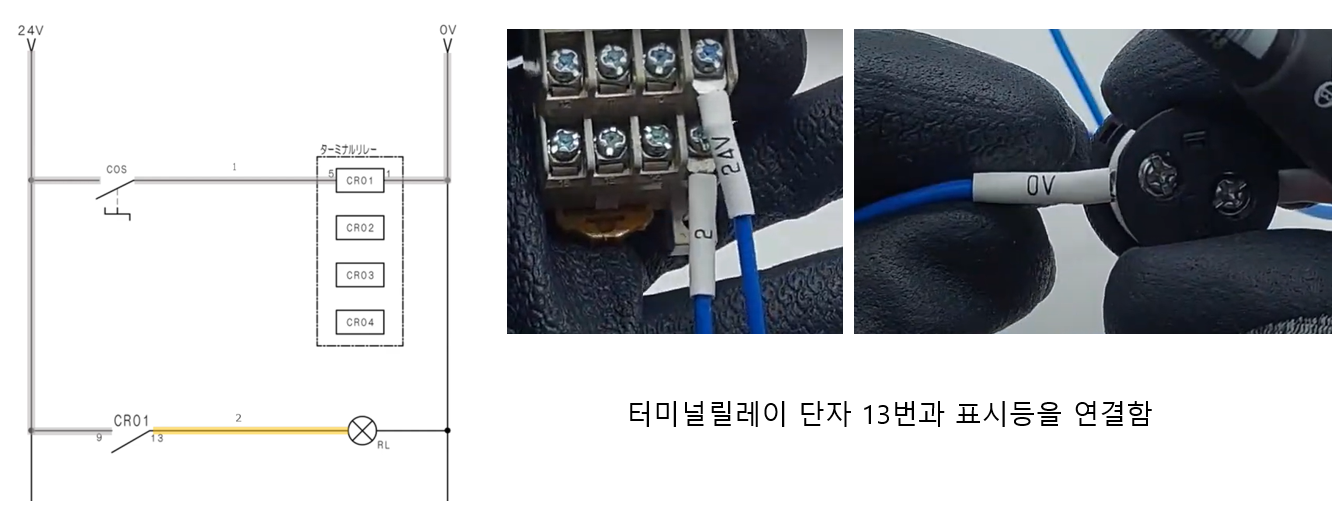

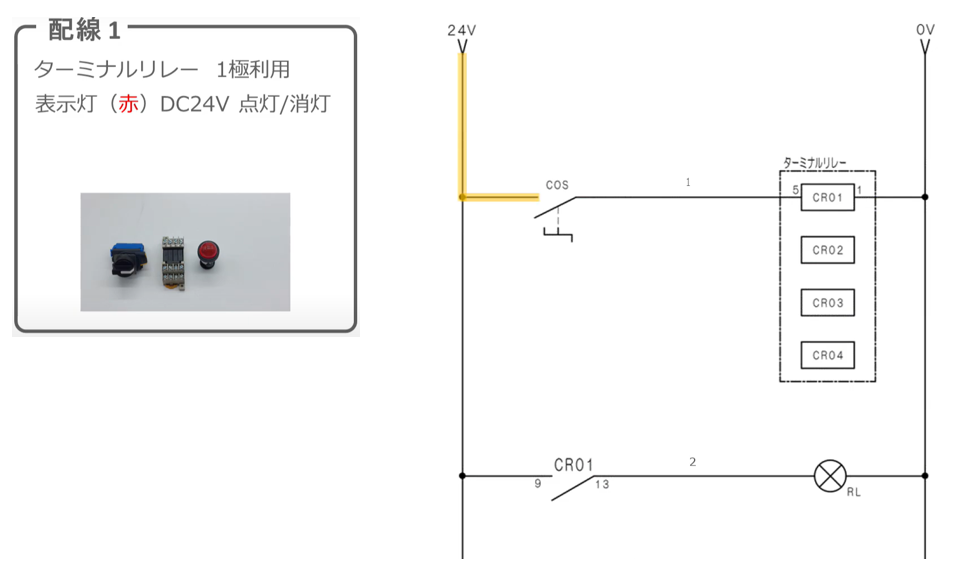

파워서플라이 +측과 셀렉터스위치를 연결함.







---



































배선 완료

---

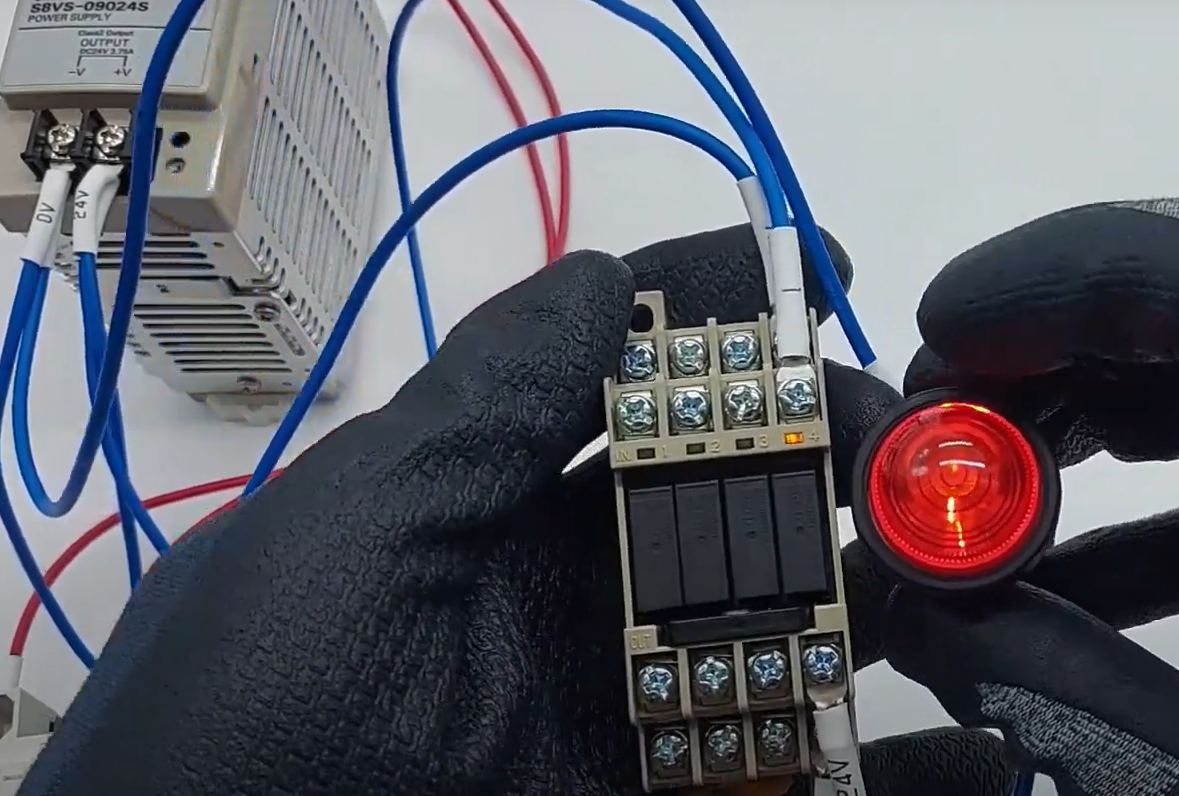

스위치를 ON 하면,  터미널 릴레이와 램프가 ON 됨.











---

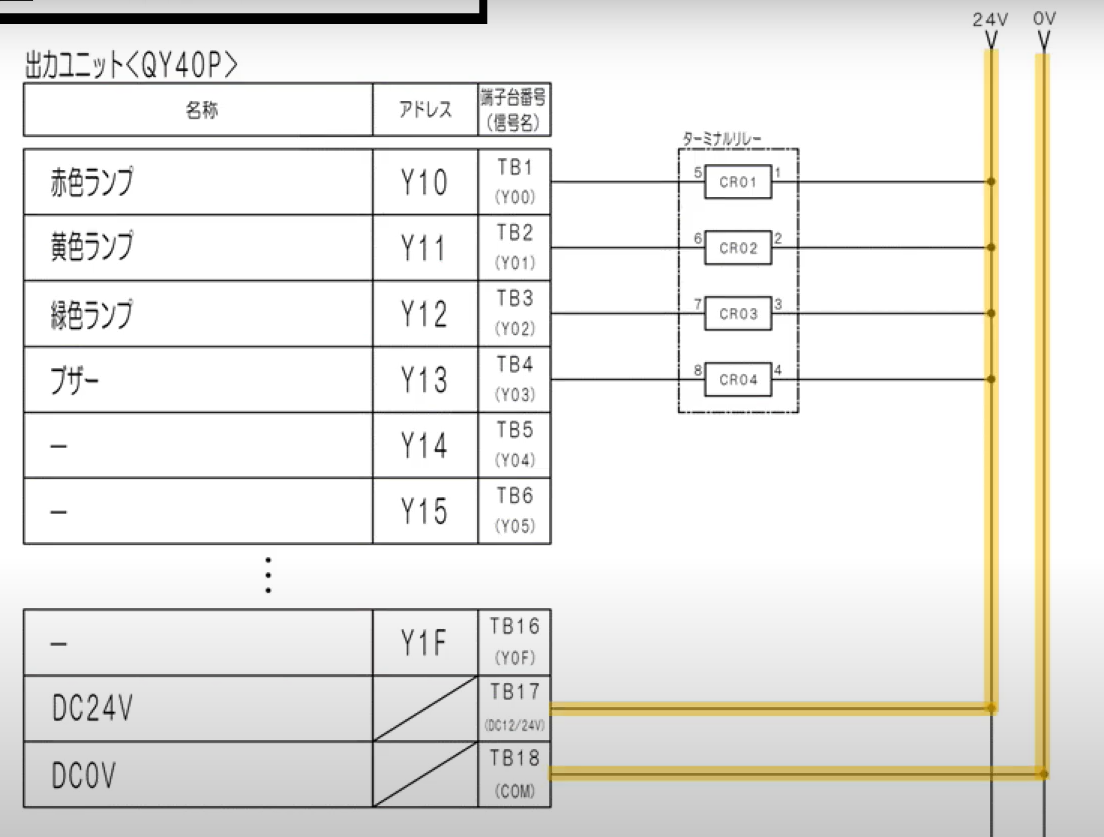

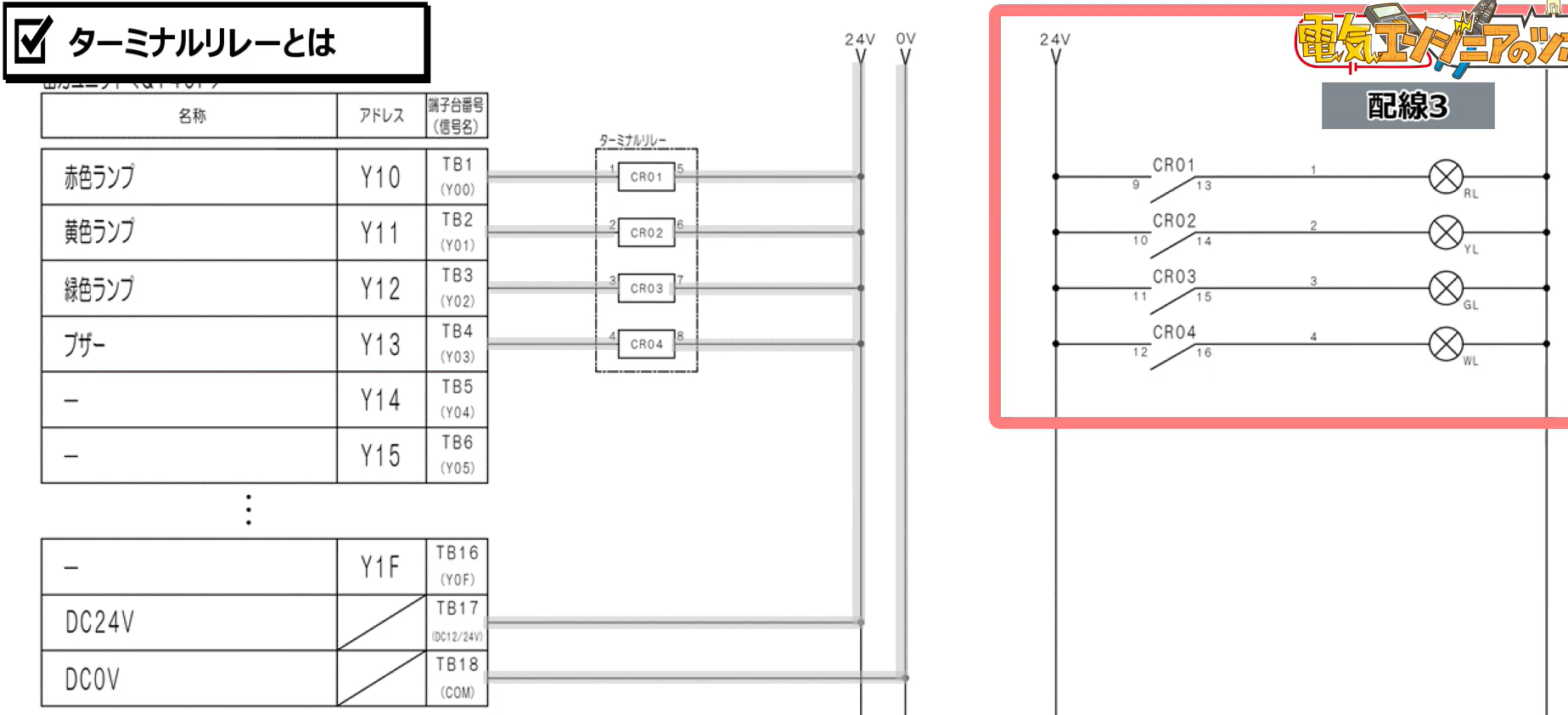

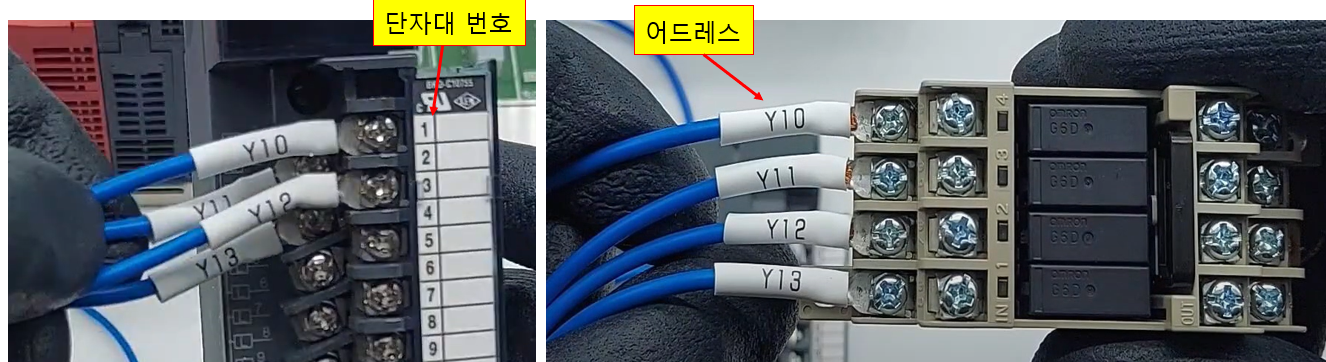

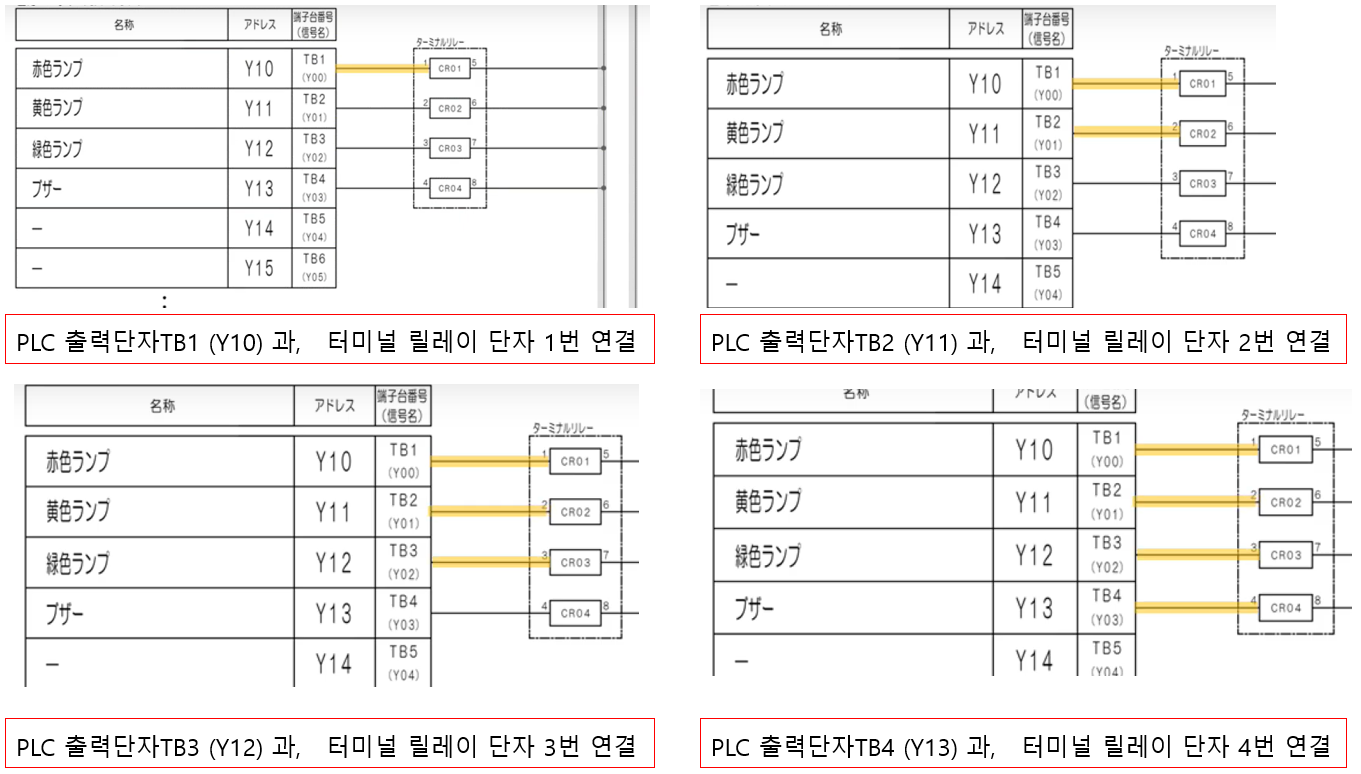

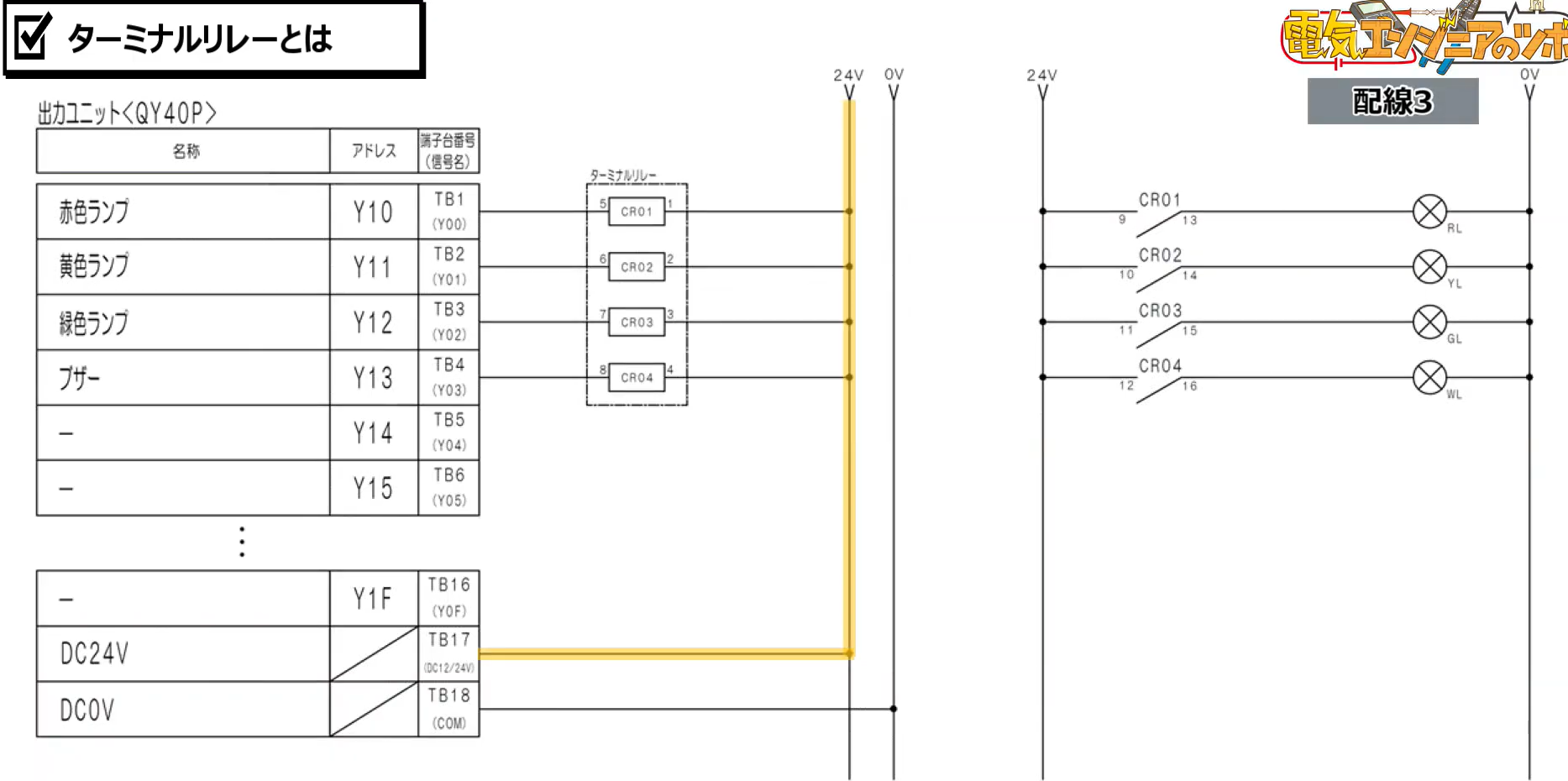

PLC와 터미널 릴레이 연결



  -  PLC：三菱電機Qシリーズ　出力ユニット　QY40P他

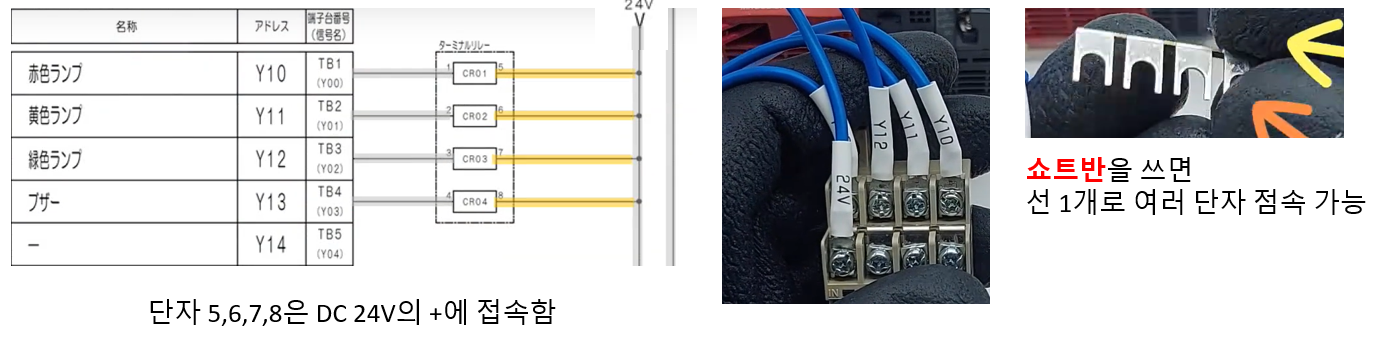

PLC 출력 유닛(QY40P) 단자 TB17에    DC24V   +(24V) 를 접속함.











PLC 출력 유닛(QY40P) 단자 TB18에    DC24V   - (0V) 를 접속함.



























---

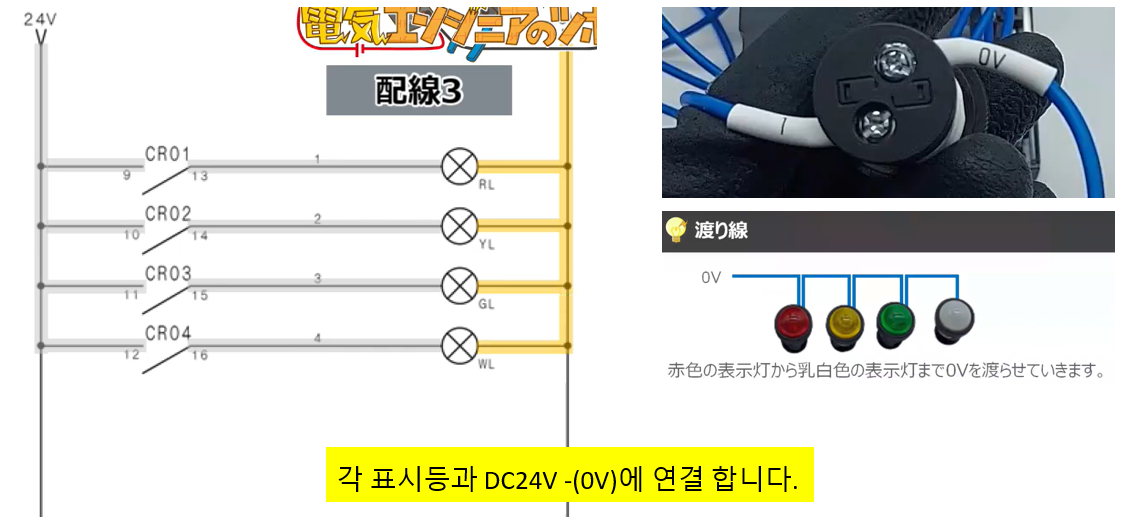

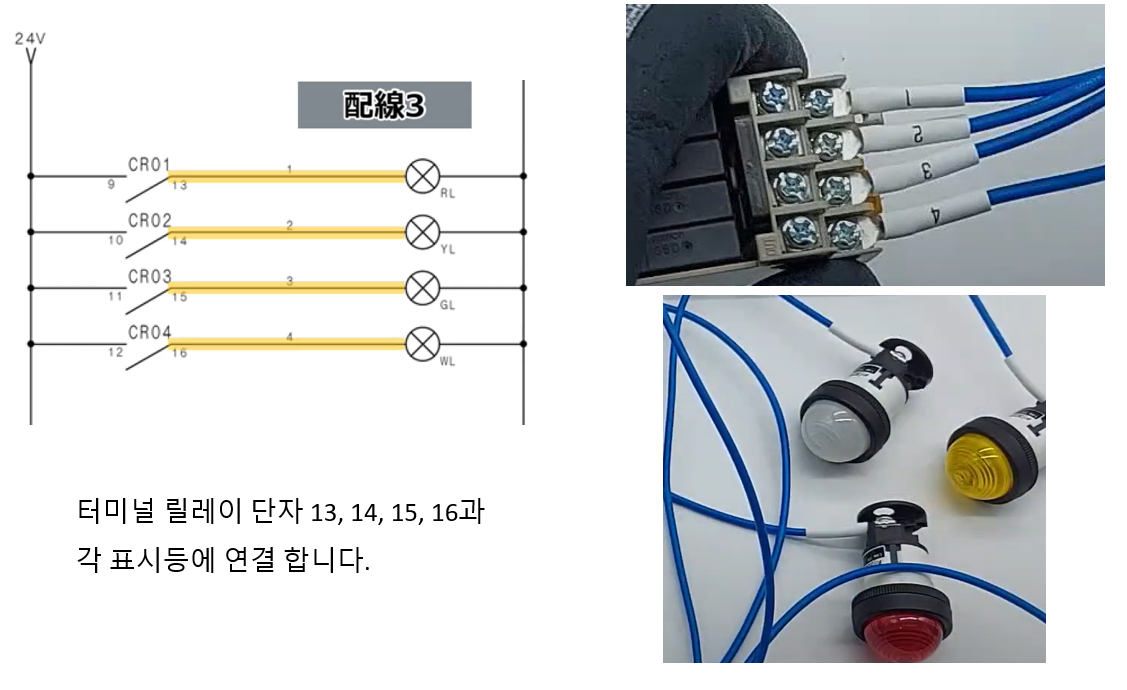

표시등을 점등, 소등 하기 위해 접점을 배선 합니다.





















---



동작 테스트
